脱水事業
無機分離膜
脱水装置
ゼオライト分離膜型有機溶剤脱水装置

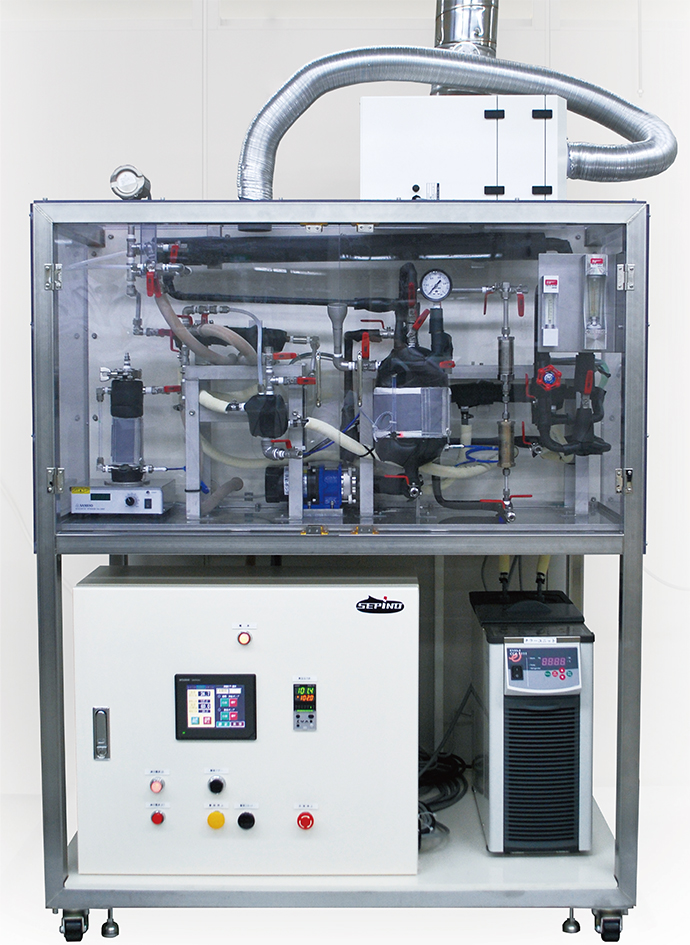

・MUNC type1（簡易PV＋長尺PVタイプ）（SEPINO製）
仕様
|
寸法
|
W1,200×D700×H1,500
|
|
処理量
|
～1 L/h（IPA：80%→99%）
|
|
用途
|
小容量溶剤脱水処理
溶剤脱水試験 |
|
オプション
|
排気ダクト
防爆仕様 等 |
MUNC type2（簡易PV＋長尺VPタイプ）（SEPINO製）
仕様
受注生産にて取扱いを開始いたしました
お気軽にお問い合わせください
お気軽にお問い合わせください
MUNC type3（簡易PV＋長尺PV・VP W搭載タイプ）（SEPINO製）
仕様
受注生産にて取扱いを開始いたしました
お気軽にお問い合わせください
お気軽にお問い合わせください

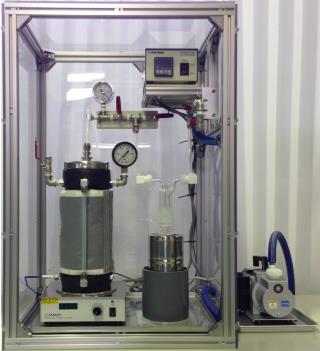

ETHシリーズ（SEPINO製）
ユーザーカスタマイズ型簡易PV装置

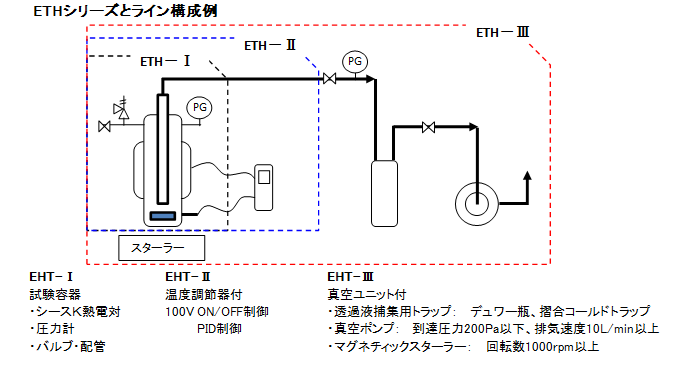

・ETHシリーズ ラインナップ
|
ETH-I
|
ETH-II
|
ETH-III
|
|
|
PV脱水容器
|
○
|
○
|
○
|
|
温度調節器
|
×
|
○
|
○
|
|
スターラー
|
×
|
×
|
○
|
|
真空ポンプ
|
×
|
×
|
○
|
|
各種トラップ
|
×
|
×
|
○
|
・PV脱水容器仕様
|
容器材質
|
SUS304
|
|
パッキン材質
|
フッ素ゴム（FKM）
|
|
最高使用温度
|
150 ℃
|
|
最高使用圧力
|
0.5 MPa (G)
|
|
加熱器
|
AC 100 V - 100～300 W
|
|
温度センサ
|
シースK熱電対
|
|
容量（高さ）
|
120～1,200 mL（H300）
|
ETH-III型:W500×D400×H750（枠寸法）
※カタログはこちら
※カタログはこちら
※ETH-III型はレンタルも行っております
詳しくはお問い合わせください
詳しくはお問い合わせください
↓↓↓ ETH-III型組立説明動画 ↓↓↓

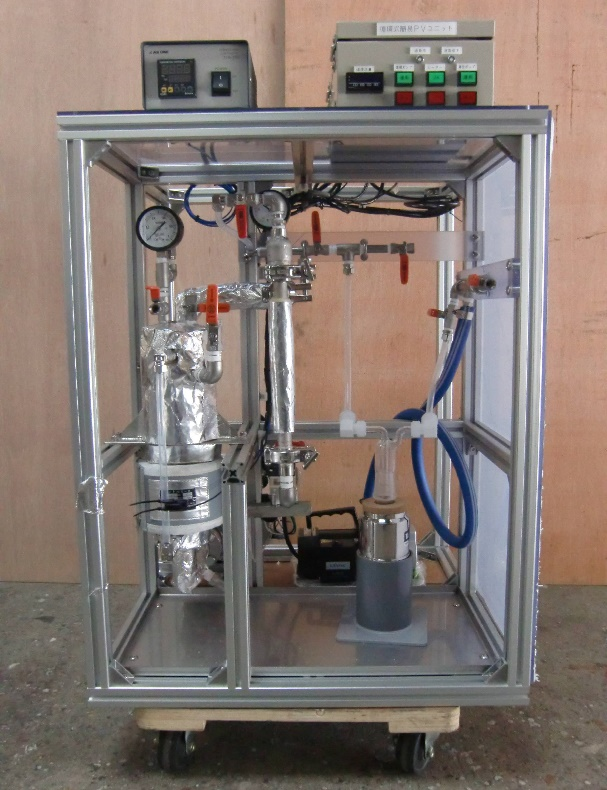

ETH-Ⅳ
ユーザーカスタマイズ型循環式簡易PV装置
・仕様
|
原液条件
|
有機溶剤/水、 酸塩基性 中性
|
|
運転条件
|
設計最高温度 １３０℃
|
|
設計最高圧力 ０．６MPaG
|
|
|
処理液容量
|
1L
|
|
試験膜長さ
|
最長200mm
|
|
装置寸法
|
W600×D600×H760(900)
|
ETH-Ⅳ型
仕様
|
寸法
|
W1,200×D700×H1,800
|
|
処理量
|
最大30 L/h
|
|
用途
|
有機溶剤脱水処理
|
※カタログはこちら
（TAKE-GEN様のカタログになります）
（TAKE-GEN様のカタログになります）

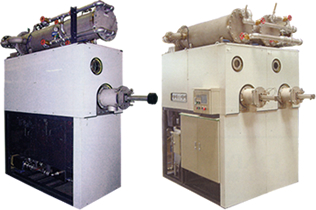

減圧脱水装置
各種取り揃えております。
詳しくはTAKE-GEN様HPをご覧ください。
詳しくはTAKE-GEN様HPをご覧ください。
分離膜部材

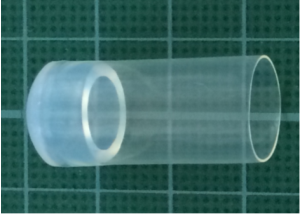

分離膜エンドキャップ NEW！（特許出願中）
エンドキャップ

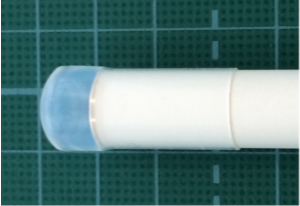

エンドキャップ装着例
脱水事業コンサル業務
実績一例

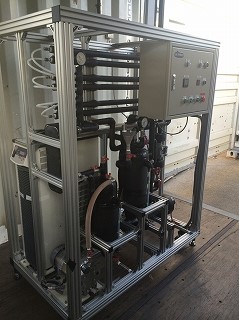

沖縄バイオエタノール実証プラント向け脱水装置
仕様
|
寸法
|
W1,200×D700×H1,500
|
|
容量
|
５Ｌ
|
|
脱水範囲
|
約30wt%～40wt% ⇒ 99.0wt%以上
|

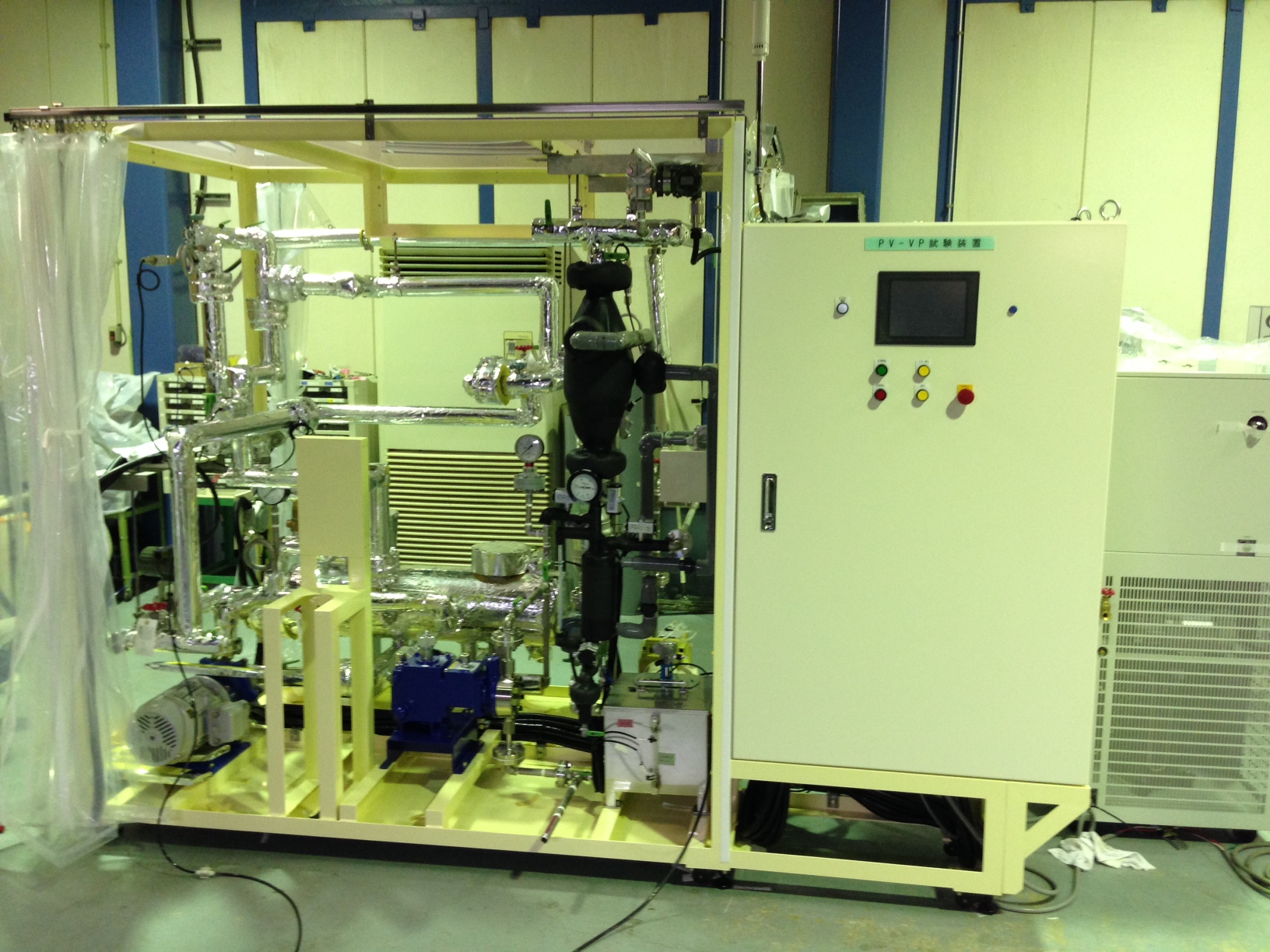

MUNC-typeⅢ(PV/VP試験装置）
・仕様
|
運転最高温度
|
１３０℃ (設計最高温度 １５０℃ )
|
|
運転最高圧力
|
０．５MPaG
|
|
設計最高圧力 ０．６MPaG
|
|
|
供給量
|
PV法 ；液供給量 20L/min （運転最大量）
|
|
VP法 ；蒸気供給量 15kg/h
|
|
|
概略寸法
|
2600(W)×1200(D)×2032(H)
|

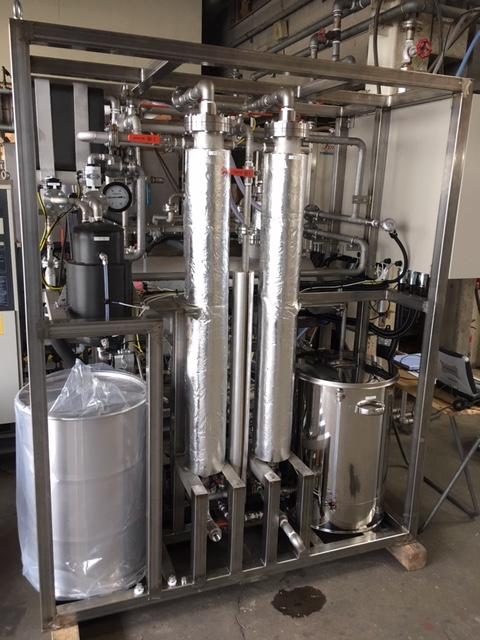

エタノールPV脱水装置
・仕様
|
運転最高温度
|
１００℃ (設計最高温度 １５０℃ )
|
|
運転最高圧力
|
０．５MPaG
|
|
設計最高圧力 ０．６MPaG
|
|
|
処理量
|
６０L/day（１日８時間稼働）タンク容量１００Ｌ
|
|
脱水範囲
|
エタノール濃度３０wt％→９９wt％以上
|
|
概略寸法
|
1800(W)×700(D)×1600(H)
|
